El Protoboard, o tableta experimental, es una herramienta que nos permite interconecar elementos electronicos, ya sean resistencias, capacidades, semiconductores, etc, sin la necesidad de soldar las componentes.

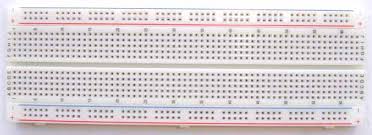

El protoboard esta lleno de orificios metalizados -con contactos de presion- en loscuales se insertan las componentes del circuito a ensamblar. La siguiente figura muestra la forma basica de un protoboard, estando los protoboards  mas grandes compuestas de varias de estos.

El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:



A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.
